Stanzmaschinen für Türen und Schaltschränke
In den Gehäusen von Elektroschränken und -kästen werden zahlreiche Bohrungen und Ausschnitte vorgenommen, um Anzeigen, Bedienungsknöpfe und Messgeräte anzubringen... sowie Befestigungslöcher für Kabelverschraubungen für die Kabeldurchführung.
Grangier ist Hersteller von Scheren, Stanzmaschinen, Abkantpressen und Werkzeugen für den Elektro- und Kabelbau und hat eine komplette Reihe von Werkzeugen entwickelt, um einfach und schnell Löcher in Schränke und Gehäuse aus Metall oder Polyester zu bohren. Wir stellen auch Maschinen zur Bearbeitung von Kupferschienen und unsere berühmten Coup'DIN Stanzscheren her.
Hydraulische oder Handstanzmaschinen, Stanzwerkzeuge für Stahl oder Edelstahl und andere Maschinen und Werkzeuge zum Stanzen und Schneiden
Mit den Maschinen und Werkzeugen der Firma Grangier werden Türen während der Herstellung von Schalttafeln, Gehäusen und Paneelen mit hoher Präzision und sehr schnell geschnitten und gestanzt.
In der Palette der von Grangier angebotenen Stanzmaschinen und Werkzeuge zum Bohren von Türen und Schaltschränken unterscheiden wir die Stanzmaschinen für Türen und Schaltschränke "CT2".c-Gestell" CT2, die ein direktes Bohren ohne Vorloch direkt auf der Tür oder dem Kasten ermöglichen, die in der Maschine bewegt werden.
Eine andere Möglichkeit ist die Verwendung von tragbaren Stanzen, die mit einer Schraube oder einer Hydraulikpumpe verwendet werden, die aus dem breiten Angebot von Grangier ausgewählt werden kann.
Diese Produktreihe wurde für Elektroschränke, Schalttafeln, Schaltschrankbauer und Verkabelungstechniker entwickelt. Sie ergänzt das breite Spektrum der von Grangier angebotenen Lösungen für das Falten, Stanzen und Scheren von Kupferschienen oder das Schneiden und Bohren von DIN-Schienen, sowie diedas Angebot an Spezialmaschinen zum Scheren und Stanzen wird jedem Bedarf und jeder Anwendung in vielen handwerklichen und industriellen Berufen und Anwendungen gerecht.
CT2 Handstanzmaschinen und hydraulische Werkstatt-Stanzmaschinen
-

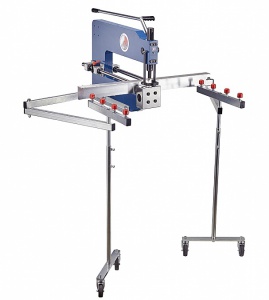

Die CT2M Handstanzmaschine für die Werkstatt
Die CT2M Handstanzmaschine ist für die Arbeit in der Werkstatt bestimmt. Sie wird vorzugsweise fest auf einem Tisch mit stabiler Sitzfläche installiert und ermöglicht ein präzises, schnelles und qualitativ hochwertiges Stanzen und Schneiden von verschiedenen Materialien.r verschiedene Materialien, aus denen Elektroschränke und Elektrogehäuse bestehen (Stahl, Edelstahl, Kunststoff oder Polyester), und aus denen die Gehäuse der Schränke, Gehäuse und Kabelverschraubungsplatten bestehen.
Jeder Stempel ist mit einer einziehbaren Zentrierspitze und Tragarmen ausgestattet, die eine schnelle und einfache Positionierung der zu stanzenden Tür oder des zu stanzenden Gehäuses ermöglichen. Der C-Gestell hat eine große Tiefe (500 mm), so dass er für die meisten Türen und Kästen geeignet ist.
Als zusätzliches Zubehör ist ein 1 m langes Führungslineal erhältlich, um das Knabbern oder Ausrichten von Bohrungen zu erleichtern. Viele verschiedene Arten von Matrizenstempeln ermöglichen runde, quadratische und rechteckige Bohrungen in vielen Durchmessern und Größen.
Schneidmesser, Messerhalter und Matrizen können auch verwendet werden, um große Öffnungen in Schranktüren zu schneiden, indem in aufeinanderfolgenden Durchgängen "geknabbert" wird.
-

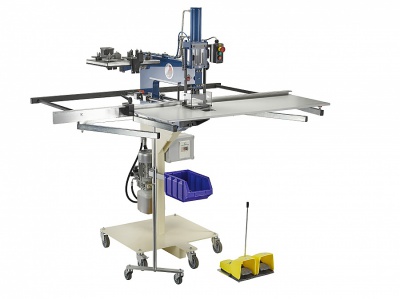

Die hydraulischen Stanzmaschinen CT2-H63.5 und CT2-H125
Die hydraulische Stanzmaschine CT2H, in den Versionen 63.5 und 125, hat die gleichen Funktionen wie die Handstanzmaschine, jedoch mit erhöhter Kapazität in der Stanzgröße und der Blechdicke. Sie ist auf einem beweglichen Sockel montiert, mit einer dedizierten Hydraulikzentrale und einem Doppelpedal für die Auf- und Abwärtssteuerung.
Die Stanzmaschine CT2-H125 ermöglicht die Verwendung von größeren Stempeln als die CT2-H63,5. Sie erlaubt einen Durchmesser von 120 für runde Stempel und 125 für quadratische Stempel.
Mit einem X/Y-Lineal, Linealen und Anschlägen ermöglicht die Stanzmaschine CT2H schnelles und präzises Arbeiten. Die gelenkigen Tragarme erleichtern das Positionieren und Bewegen der Türen auf der Maschine.
Ein Laserpointer erleichtert das Stanzen von Türen, Paneelen und Gehäusen in der vorgegebenen Position oder auf dem vorgegebenen Weg. Der Einsatz des Lasers erhöht die Genauigkeit des Bohrens durch seinen visuellen Effekt.
Mit dem Steuerpedal kann das Stanzsystem aktiviert und gestoppt werden. Im Falle eines Zweifels oder einer Fehlpositionierung kann der Bediener sicher handeln; der Stempel bleibt in seiner Position, sobald das Steuerpedal losgelassen wird, um die Bewegung des zu bohrenden Teils zu ermöglichen.
Eine breite Palette von Stempeln mit einem Durchmesser von 3 mm bis 92x92 mm, der Serien PG und ISO sowie alle "elektrischen" Größen können auf der hydraulischen Stanzmaschine verwendet werden. Grangier bietet auch die Sonderanfertigung von Stempeln und Schneidmessern für noch nicht vorhandene Größen oder Formen an.
