Stanzmaschinen für Tragschienenschneider- und Lochgeräte
Die Stempelscheren für Hutschienen "CoupDin GH3" und "Kombimaschine ALG" sind unentbehrliche Maschinen für Schaltschrankbauer. und Elektriker bei der Herstellung des Rahmens einer Schalttafel, eines Schaltschranks oder eines Elektrogehäuses. Sie ermöglichen das gratfreie Schneiden und Bohren der Din-Schienen, aus denen der Rahmen besteht, damit diese verschraubt werden können.
Die Stanzmaschinen können manuell, elektrisch oder pneumatisch sein. Eine Kombimaschine "Schneiden und Bohren" ist eine Zwei-in-einem-Lösung (eine einzige Maschine) zum Schneiden der Schienen für das Bohren der Lichter. Es gibt viele Modelle von austauschbaren Matrizen, Schneidmessern und Stempeln, die eine Vielseitigkeit beim Schneiden und Bohren von DIN-Schienenschneidern ermöglichen.
Die Hutschienen
DIN-Schienen sind genormte Profile aus metallischem Material (Stahl, Aluminium, Edelstahl ...) mit einer Dicke von einigen Millimetern, die zur Befestigung von Anschlussklemmen und Mess- und Schutzgeräten (Schutzschalter ...) in Schalttafeln, Gehäusen und Elektroschränken verwendet werden.
Die Hutschiene gibt es in verschiedenen Formen und Größen: hohe oder niedrige symmetrische oder asymmetrische Hutschienen, verstärkte Hutschienen, C-profilschienen zum Beispiel.
Die manuellen Stempelmaschinen für Tragschienenschneider- und Lochgeräte Coup'Din GH3-M und ALG
Die manuellen Tragschienenschneider- und Lochgeräte für DIN-Schienen werden auch als "Din-Schienenschneider", "Coup'Din" (eingetragenes Warenzeichen) oder "Coup'Din" bezeichnet.e von Grangier) oder "Kombimaschine zum Schneiden und Bohren" sind klein genug, um sie auf einer Werkbank zu befestigen.

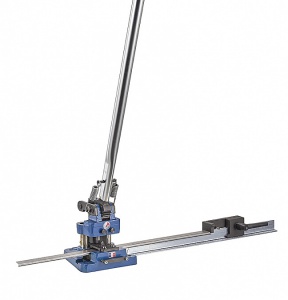

Der Coup'Din GH3-M
Der Coup'Din GH3-M ermöglicht das Schneiden und Bohren von Schienen in einem einzigen Arbeitsgang bei den meisten handelsüblichen Profilen. Für Präzisionsarbeit ist der Coup'Din GH3-M mit einem Graduierten Lineal von 1,20 m mit verstellbarem Anschlag ausgestattet. Das Stanzen oder Schneiden kann auch unabhängig voneinander durchgeführt werden.
Die Schneidmesser, Stempel und Matrizen sind aus hochwertigem Stahl mit der besten Wärmebehandlung hergestellt. Die Werkzeuge sind sehr schnell austauschbar und können ohne Schlüssel installiert werden. Die Matrizen werden entsprechend der zu schneidenden Schienen ausgewählt. Das Schneidmesser und die Standardstempel werden mit der Maschine geliefert. GRANGIER SAS stellt auch spezielle Schneidmesser, Matrizen und Stempel für alle Arten von spezifischen Schnitten und Bohrungen her.
Die manuelle Kombimaschine zum Schneiden und Bohren "ALG".
Dieses Modell der manuellen Handstanzmaschinen mit der Bezeichnung "Kombimaschine zum Schneiden und Bohren" ermöglicht das Schneiden der am häufigsten verwendeten DIN-Schienen und das anschließende Bohren der Lumen in der Nachbearbeitung.
Die manuelle Kombimaschine vereint die drei gängigsten Profile auf der gleichen Matrize, um die Kompaktheit und Benutzerfreundlichkeit zu erhöhen. Zur Erinnerung: Die drei Standardprofile sind die folgenden:
- symmetrische profilschienen 35X15X1.5
- symmetrische DIN-Profile 35X15X7.5,
- asymmetrisches profilschienen Din 32X15X1.5 mm.
Wie bei den manuellen Coup'Din GH3 werden auch die manuellen ALG Kombimaschinen mit einem Lineal und einem Längenanschlag für präzises Arbeiten geliefert. Der Hebelarm von 1 Meter ermöglicht ein müheloses Arbeiten. Die Stanzung kann je nach Bedarf vertikal oder horizontal erfolgen.
Die Coup'Din Elektrische Tragschienenschneider- und Lochgeräte GH3-E und Pneumatische Tragschienenschneider- und Lochgeräte GH3-P
Die elektrischen oder pneumatischen Coup'Din Stanzscheren sind größere Maschinen, die bequemer zu bedienen sind als die manuellen Stanzscheren. Sie werden verwendet. Für eine höhere Produktionsleistung und um die Ermüdung des Bedieners zu verringern.
Sie ermöglichen das Schneiden und Bohren von Hutschienen ohne jegliche Anstrengung für den Bediener in einem einzigen Arbeitsgang. Wie die Handstanzmaschinen werden sie mit einem Schneidmesser und Standardstempeln sowie einem Lineal und einem Anschlag geliefert, um eine präzise Arbeit zu ermöglichen.
Es ist möglich, sehr schnell zwischen den verschiedenen Werkzeugen zu wechseln, ohne dass ein Schraubenschlüssel benötigt wird. Die Schneidmesser und Stempel lassen sich schnell und einfach montieren und demontieren, so dass die Maschine in wenigen Augenblicken zur Stanzmaschine, zur Schere oder zu beidem wird. Es gibt eine Vielzahl von Matrizen und Stempeln zum Schneiden und Bohren von Hutschienen, je nach gewünschter Größe, Form und Bohrdurchmesser.

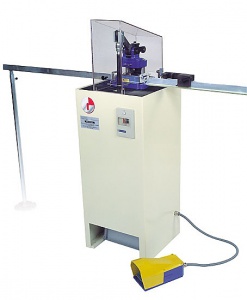

Ein Steuerpedal und eine bewegliche Schutzhaube sorgen dafür, dass der Bediener sicher und ohne Einschränkungen arbeiten kann. Die elektrische Tragschienenschneider- und Lochgerät mit einem Dreiphasen-Getriebemotor mit Drehmomentbegrenzer bietet eine hervorragende Leistung für saubere, präzise und gratfreie Schnitte und Bohrungen.

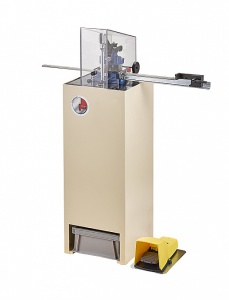

Die pneumatische Version ist sehr einfach zu bedienen...vorausgesetzt, Sie verfügen über ein Druckluftnetz.
