CT2-H125 ELEKTRO-HYDRAULISCHE STANZMASCHINE

Elektro-hydraulische Stanzmaschine für Paneele von Schaltschränken, bis Ø120 oder 125x125

Angebot anfordern

Sehen Sie sich die Tabelle mit den Referenzen für Maschinen und Werkzeuge an:

Stempel Matrizen Ø64 bis 120 und quadratische Stempel 61 bis 125 max
Stempel Matrizen Ø23 bis 63.5 und Rechtecke bis 60x60
Stempel Matrizen Ø3 bis 22.5
CT2-H125 MASCHINEN UND ZUBEHÖR

CT2-H125

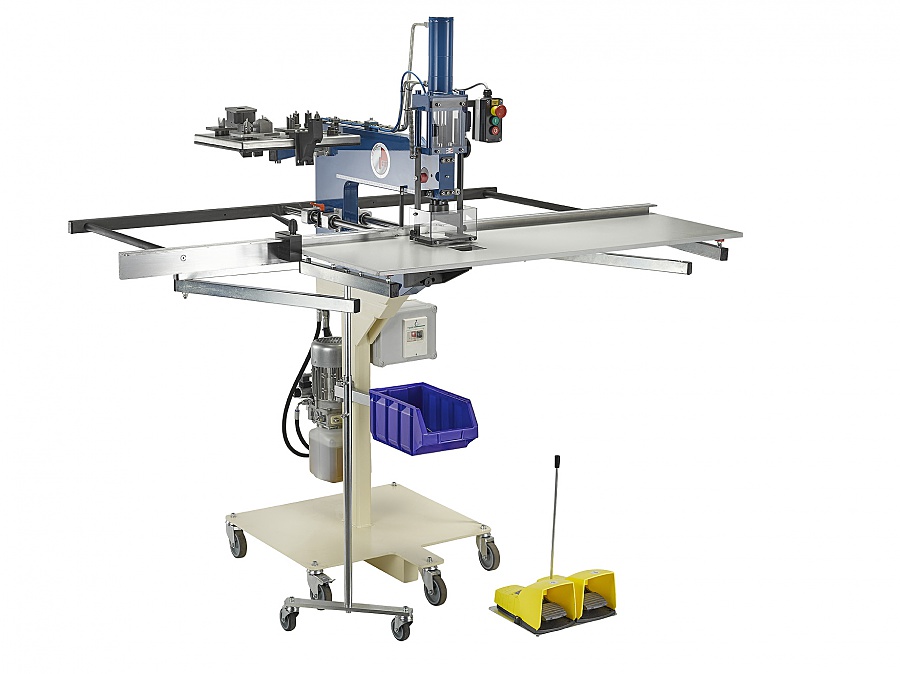

Autonome Maschine auf fahrbarem Untersatz mit integrierter Hydraulikzentrale und Doppelpedal.

Gelenkige Stützen zum Bewegen der Türen.
X/Y-Lineal mit Linealen und Anschlägen für Serienarbeit.

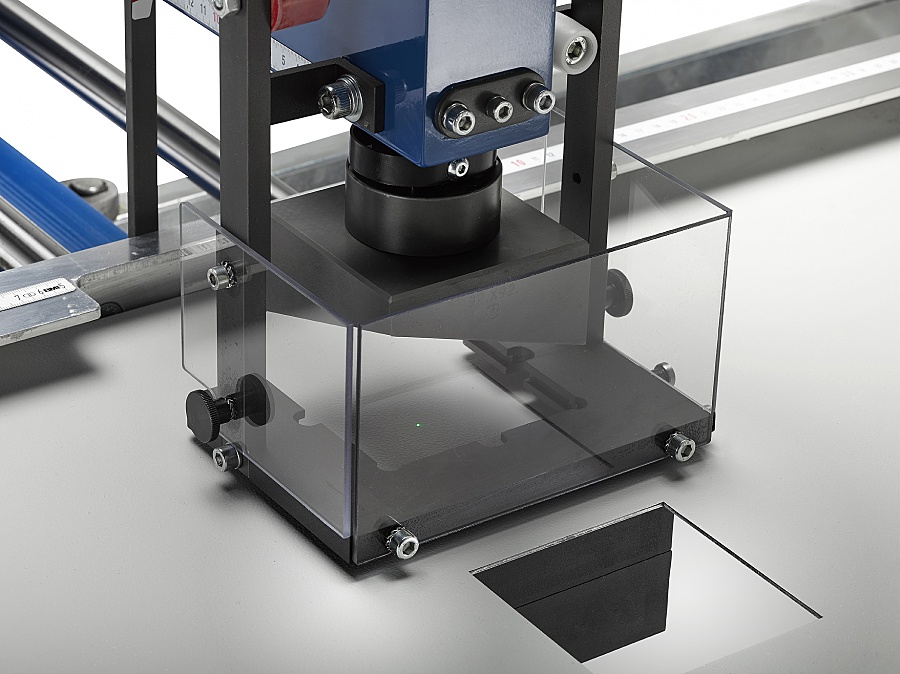

In den Stempeln integrierter Laserpointer für das Arbeiten "nach Strich und Faden" oder ein sehr visueller Laserpointer.
Die moderate Absenkgeschwindigkeit des Stempels verhindert Fehler bei der Positionierung durch den Bediener, der Stempel bleibt in Position, wenn das Steuerpedal losgelassen wird.

Sehr große Auswahl an Stempeln, von 3 mm Durchmesser bis 125x125 mm, PG, ISO und alle Größen "elektrisch" oder maßgefertigte Stempel.

Technische Daten:

- Elektro-hydraulische Zentrale 240 V einphasig, 90 bar.
- Gewicht: 250 kg
- Abmessungen (ohne Lineal): 800x720x1720
- Tiefe des C-Gestells: 510 mm.
- Bohrkapazitäten :
2 mm auf Stahl oder Edelstahl
4 mm auf Kunststoff oder Polyester

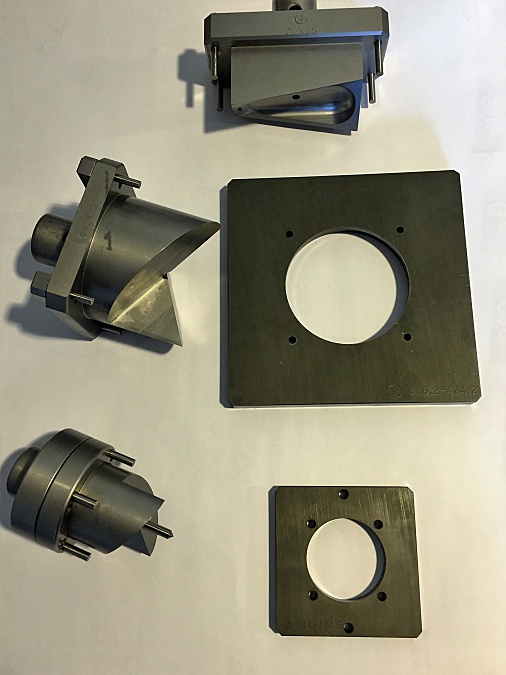

Stempel Matrizen Ø64 bis 120 und quadratische Stempel 61 bis 125 max

BOHREN	ANWENDUNG	REFERENZ

Runde Bohrungen:
Ø68		PMR68
Ø70		PMR70
Ø75,5		PMR75,5
Ø76		PMR76
Ø76.2		PMR76,2
Ø80		PMR80
Ø82		PMR82

Quadratische Stempel Matrizen von 61x61 bis 125x125 für CT2H-125 :
65X36 + 4 Mittelstifte 83x32	Industrial connector 10 pin	PMC65X36
68x44.5	Essailec Gehäuse	PMC68X44.5
68X68	Geräte 72x72	PMC68
71X29		PMC71X29
73X47		PMC73X47
80X50		PMC80X50
86X36 + 4 Mittelstifte 103x32	Industrial connector: 16 Pins	PMC86X36
92X45,3	Geräte 96x48	PMC92X45,3
92X92	Geräte 96x96	PMC92
112X36 + 4 Mittelstifte 130x32	Industrial connector: 32pins	PMC112X36
125X125 max., auf Anfrage

Andere Abmessungen nach Ihren Plänen		PMCS
Zum Ausschneiden von großen Öffnungen
Schneidmesser mit Matrize 80 x 5	Einkerben und große Ausschnitte	LD80
Schneidmesser und Matrize 100 x 5	Einkerben und große Ausschnitte	LD100
Schneidmesser und Matrize 120 x 5	Einkerben und große Ausschnitte	LD120

Stempel Matrizen Ø23 bis 63.5 und Rechtecke bis 60x60

BOHREN	ANWENDUNG	REFERENZ

RUNDE BOHRUNGEN:
Ø22.5 + 4 Stifte 3.2	Drehknopf	PMR25,5-32
Ø25,5	ISO 25	PMR25,5
Ø28,3	PG 21	PMR28,3
Ø30.5		PMR30.5
Ø32,5	ISO 32	PMR32,5
Ø33		PMR33
Ø34		PMR34
Ø34.6		pMR34.6
Ø37	PG 29	PMR37
Ø38		PMR38
Ø40,5	ISO 40	PMR40.5
Ø41,5		PMR41.5
Ø43		PMR43
Ø44		PMR44
Ø47	PG 36	PMR47
Ø49.6		PMR49.6
Ø50,5	ISO 50	PMR50,5
Ø54	PG 42	PMR54
Ø56		PMR56
Ø57		PMR57
Ø60	PG 48	PMR60
Ø63,5 MAXI	ISO 63	PMR63,5

QUADRATISCHE UND RECHTECKIGE BOHRUNGEN:
15X15		PMC15X15
16,1X13,5		PMC16,1X13,5
18X12		PMC18X12
20X20		PMC20X20
22X22		PMC22X22
22.2X22.2		PMC22.2X22.2
24X24		PMC24X24
25X7 OBLONG	Schraube 6	PMC25x7
30X22		PMC30X22
33X15		PMC33X15
33X20,3		PMC33X20,3
34X21,5		PMC34X21,5
35X10		PMC35X10
35X35	HARTING-STECKER	PMC35X35
36,5X21,5		PMC36,5X21,5
36X26		PMC36X26
36X36		PMC36X36
40X30	67,5x 30	PMC40X30
40X40		PMC40X40
45X29	71 x 29	PMC45X29
45,3X 22,2	DIN 48 x 24	PMC45,3X22,2
45,3X 45,3	DIN 48 x 48 und höher	PMC45,3X45,3
46X36		PMC46X36
47X36		PMC47X36
50X14		PMC50X14
50X25		PMC50X25
50X37		PMC50X37
50X44,5		PMC50X44,5
52x36 + 4 Stifte Achsabstand 70x32	Industrielle Steckverbinder. 6-polig	PMCS56X36
55X55		PMC55
60X60 maximal	nach Maß	PMCS
9-polig	d-Sub 9-polig	PMSD9
15 Pin	d-Sub 15-polig	PMSD15
25 Stifte	d-Sub 25-polig	PMSD25
37 Pin	d-Sub 37-polig	PMSD37

SCHNEIDMESSER FÜR GROSSE ÖFFNUNGEN:
Schneidmesser, Messerhalter und Matrize 30X5 zum Schneiden		LD30
Schneidmesser, Messerhalter und Matrize 45,3X5 zum Schneiden		LD45
Schneidmesser, Messerhalter und Matrize 60X5 zum Schneiden		LD60

FORMEN FÜR KNOPFLÖCHER:
Stempel-Matrize-Set für Knopflöcher D6,5x D12		PMBS12X6,5

AUSSCHNITTE FÜR SCHLÖSSER:
D22,5X20,1		PMRS22,5X20,1
D22,5X18,5		PMRS22,5X18,5
D22,5X21,2		PMRS22,5X21,2

Stempel Matrizen Ø3 bis 22.5

BOHREN	ANWENDUNG	REFERENZ
Ø4,2		PMR4.2
Ø5		PMR5.2
Ø5.2		PMR5.2
Ø6.2		PMR6.2
Ø6,5		PMR6.5
Ø7		PMR7
Ø7.2		PMR7.2
Ø7.5		PMR7.5
Ø8	LED	PMR8
Ø8,2	LED	PMR8,2
Ø9		PMR9
Ø9.5		PMR9.5
Ø10		PMR10
Ø10,2		PMR10,2
Ø10.5		PMR10.5
Ø12		PMR12
Ø12,2	LED/ISO 12	PMR12,2
Ø12,7	PG7	PMR12,7
Ø13.5		PMR13.5
Ø14,5		PMR14,5
Ø15,2	PG9	PMR15,2
Ø16		PMR16
Ø16.2		PMR16.2
Ø16,5	ISO 16	PMR16,5
Ø17,5		PMR17,5
Ø18,6	PG11	PMR18,6
Ø20		PMR20
Ø20,4	PG13/ISO 20	PMR20,4
Ø21		PMR21
Ø22,5	PG16	PMR22,5
Schneidmesser-Set, Messerhalter Matrize 20X3 zum Schneiden		LD20
8,7X8,7		PMC8,7X8,7

Ø 23 maximal	nach Maß	PMRS

CT2-H125 MASCHINEN UND ZUBEHÖR

BEZEICHNUNG	REFERENZ

STANZMASCHINE CT2 HYDRAULISCH CT2-H125
C-Gestell, 500 mm tief, auf Rollensockel, mit integriertem Zylinder und Steuergerät, Fußpedalsteuerung zum Absenken und Anheben der Stanze.anschläge, 2-Meter-Lineal, 2 Anschläge, für koordiniertes Arbeiten, Hydraulikzentrale 240 V 90 bar.	CT2-H125

MATRIZEN-HALTERTISCHE: (unerlässlich, Auswahl entsprechend dem Stanzdurchmesser)
MATRIZENTISCH BREITE 30: für Matrizen mit einem Durchmesser von 3 bis 22,5 mm -max Für CT2-M / CT2-H63.5 / CT2-H125	TPM30
MATRIZEN-TISCH BREITE 80: für Matrizen mit einem Durchmesser von 25,5 bis 63,5 und quadratische Matrizen 50x50 max Für CT2-M / CT2-H63.5 / CT2-H125	TPM80
MATRIX TISCH BREITE 150: für große Matrizen 92x92 und andere Nur für CT2-H125	TPM150
STEMPEL FÜR TISCH 150: Erforderlich für Tisch 150 (ermöglicht Stempel von Durchmesser 3 bis 120)	DV150
MATRIZE TISCH BREITE 150 modifiziert für Stempel125x125 Nur für CT2H-125	tPM150-125
Demontierbare Abstreifplatte für Stempel-Matrize 125x125	CT20165

ZUBEHÖR
ROLLENSTÜTZE FÜR TÜREN (unerlässlich für große Türen)	SRP

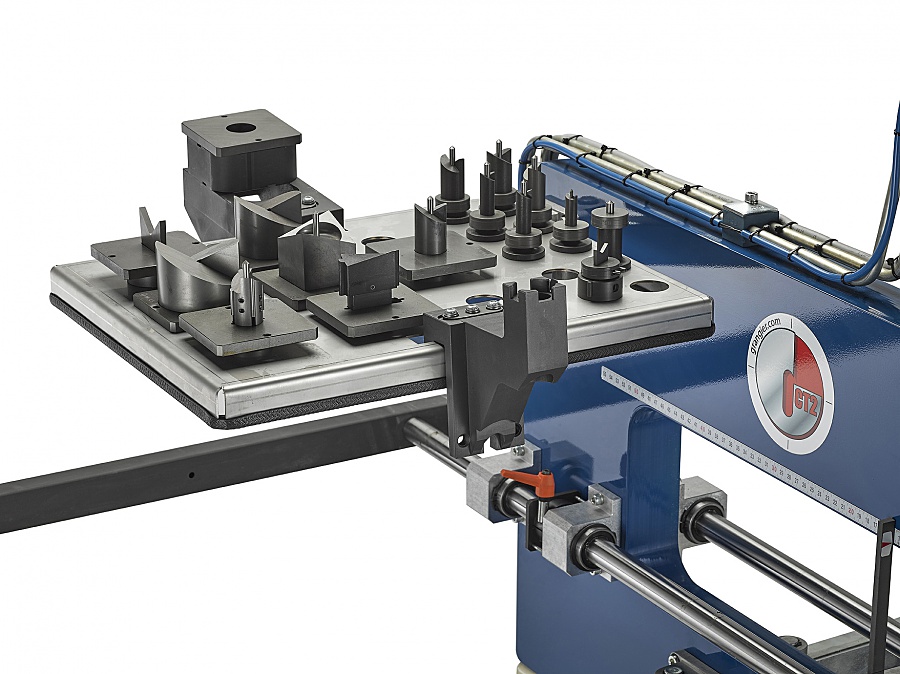

PANEELE ZUR AUFBEWAHRUNG VON WERKZEUGEN	CRO
SOCKEL FÜR MANUELLE STANZMASCHINE	SRCT2
MATRIZEN-TISCH Breite 42: Zwischentisch für Matrizen mit einem Durchmesser von 25,5 bis 32,5 mm	TPM42
