Herstellung eines Niederspannungshauptverteilers (NSHV) mit Werkzeugmaschinen
Der Bau eines Niederspannungshauptverteilers (NSHV) erfordert den Einsatz von Werkzeugen, die speziell für das Elektrohandwerk entwickelt wurden. Ihre Leistung, die bis zu mehreren Dutzend Megawatt betragen kann, hängt von der Anzahl der Abgänge ab. Diese Schalttafeln erfüllen zahlreiche Funktionen und werden nach anspruchsvollen Normen hergestellt. Maschinen erleichtern die Arbeit der Schaltschrankbauer und die Einhaltung dieser Normen bei der Installation der verschiedenen Komponenten einer NSHV.
wozu dient eine Schalttafel oder ein Elektroschränke für Niederspannung?
Eine allgemeine Niederspannungsschalttafel hat mehrere Funktionen. Im Allgemeinen besteht seine Funktion darin, den Strom zu empfangen und dann über sekundäre Stromkreise in Dienstleistungs- und Industriegebäuden weiterzuverteilen. Der NSHV ist das Herzstück der Stromverteilung in Gebäuden:
> Empfängt die Niederspannungsstromversorgung aus einem Verteilernetz,
> Verteilt die elektrische Leistung entsprechend dem Bedarf der elektrischen Ausrüstung,
> Schützt das vorgelagerte Netz durch Schutzschalter vor Überlastung und Kurzschlüssen,
> Verteilt den Strom auf die verschiedenen Stromkreise in einem oder mehreren Gebäuden,
> Gewährleistet eine vollständige Isolierung der Stromkreise während der Wartungsarbeiten,
> Beinhaltet in der Regel Messsysteme für die Verbrauchsmessung,
> Überwacht die elektrischen Parameter mit Hilfe von Betriebsanzeigen,
> Verbindet Schränke, Gehäuse und sekundäreVerteilerschränke ,
> Verbindet das Erdungsnetz, um den Schutz gegen Stromschläge zu gewährleisten.
Durch die Einhaltung der geltenden Normen schützen die Schaltschränke auch die Anlagen und das Personal.
Welche Komponenten sind in einem Niederspannungshauptverteiler enthalten?

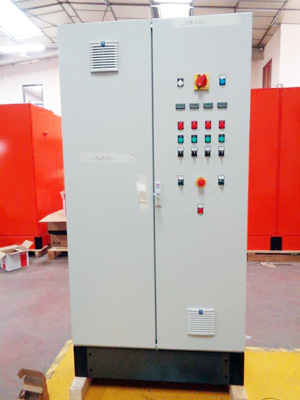

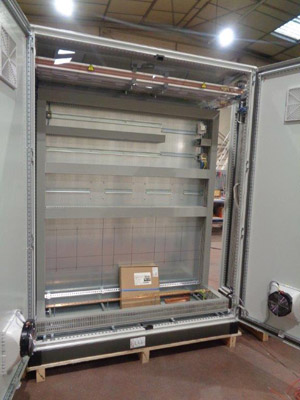

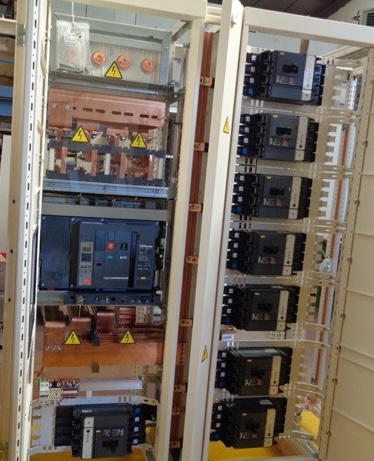

Die Komponenten, die einen NSHV bilden, werden in einem Metallschrank installiert, der einen ersten Schutz bietet. An den Schranktüren können Anzeigen und Vorrichtungen angebracht werden. Im Inneren des Schaltkastens sind Hutschienen installiert.

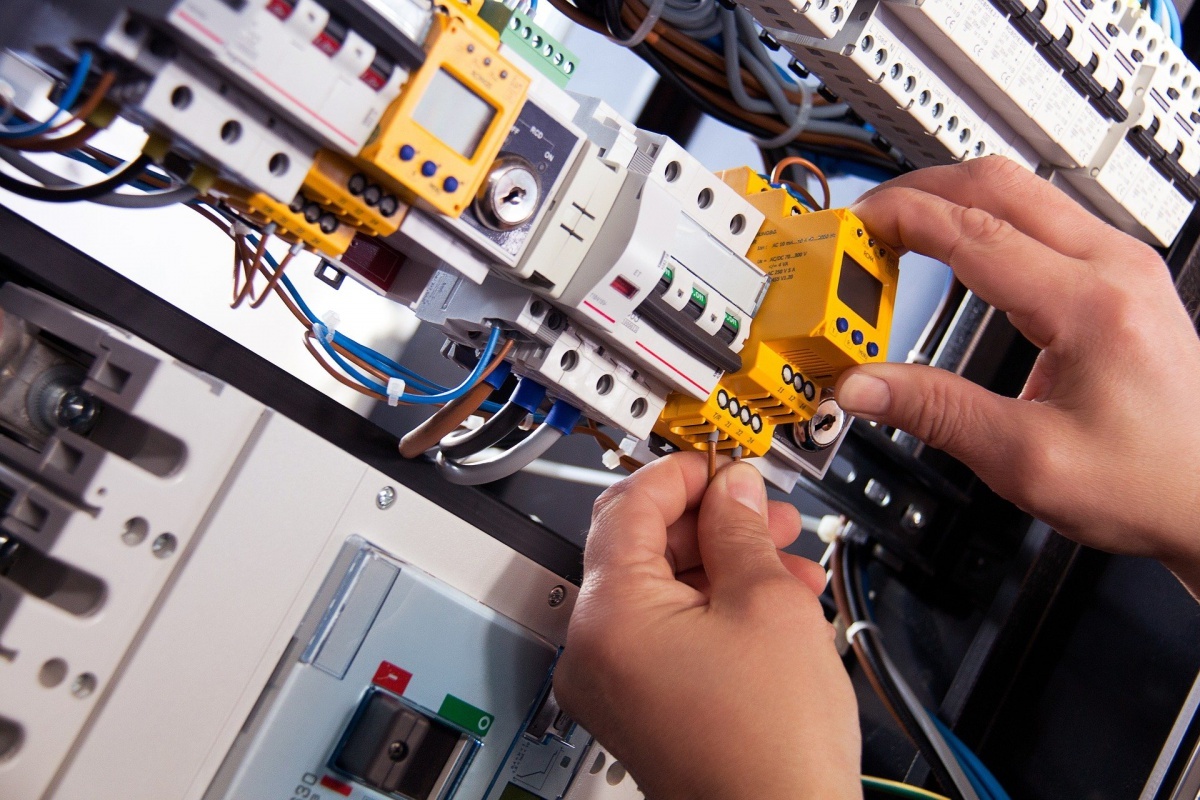

Ein NSHV besteht aus verschiedenen elektrischen Komponenten. Die wichtigsten Komponenten sind Schutzschalter, Schütze, Schalter, Energiezähler und Schutzvorrichtungen sowie Sammelschienensysteme aus Kupfer, um diese Komponenten miteinander zu verbinden. Elektrische Kupferkabel mit unterschiedlichen Querschnitten werden für die Verbindungen zwischen dem NSHV und den verschiedenen elektrischen Ausrüstungen, die es versorgt, verwendet.
Welche Maschinen und Werkzeuge werden für die Herstellung eines Niederspannungshauptverteilers verwendet?

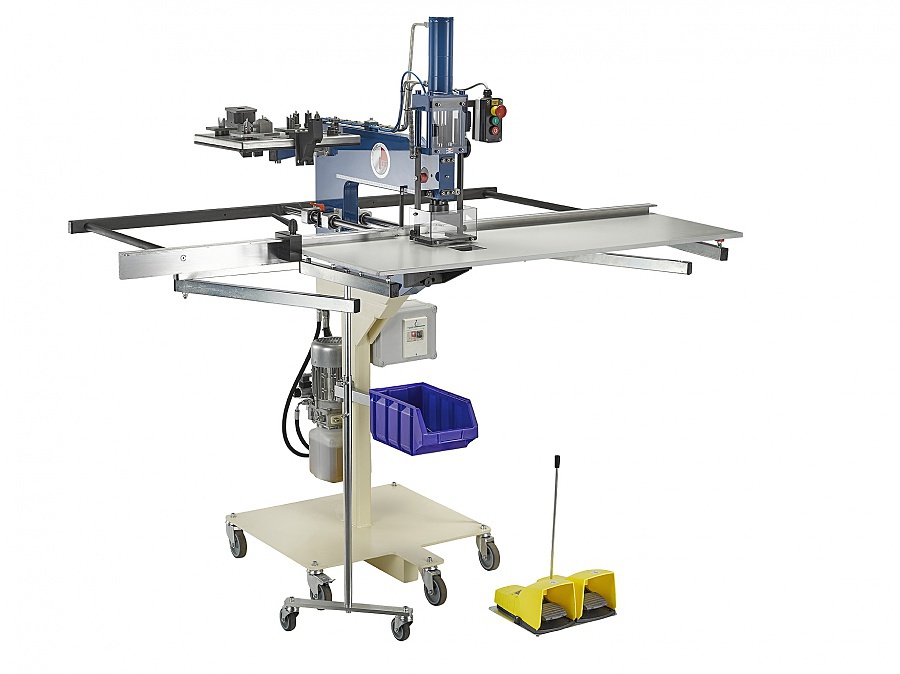

- Die Stanzmaschinen und Scheren für Kupferschienen "Cisabarre" eignen sich besonders für den Bau eines NSHV. Der Strom, der in einem Dienstleistungsgebäude oder einer Industrieanlage verteilt wird, kann sehr stark sein, weshalb eine effiziente und präzise Maschine erforderlich ist.

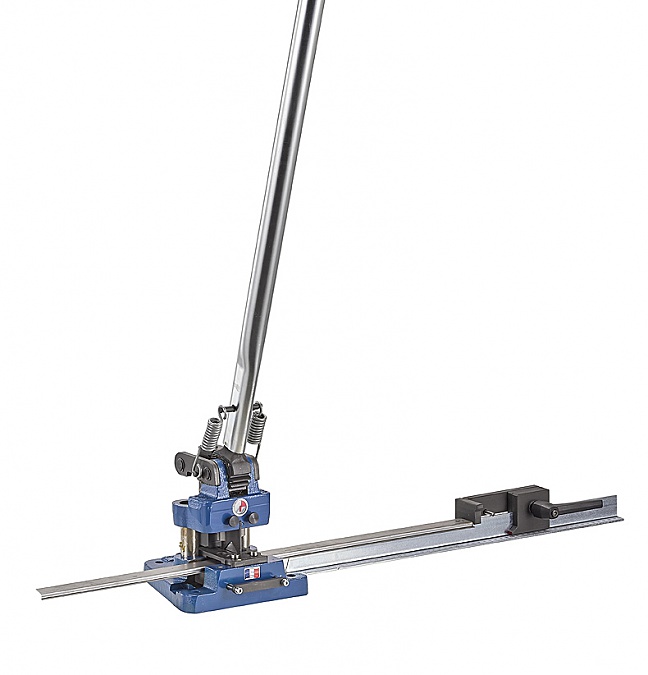

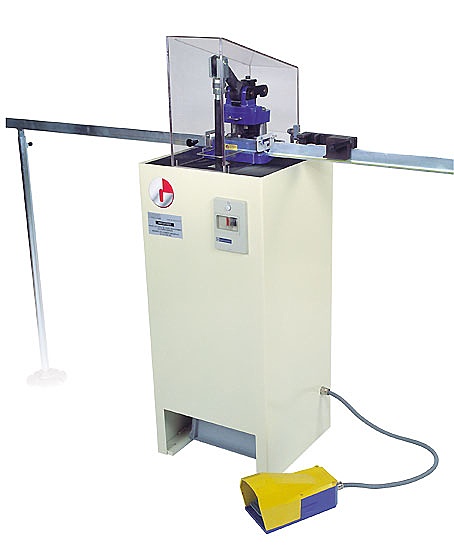

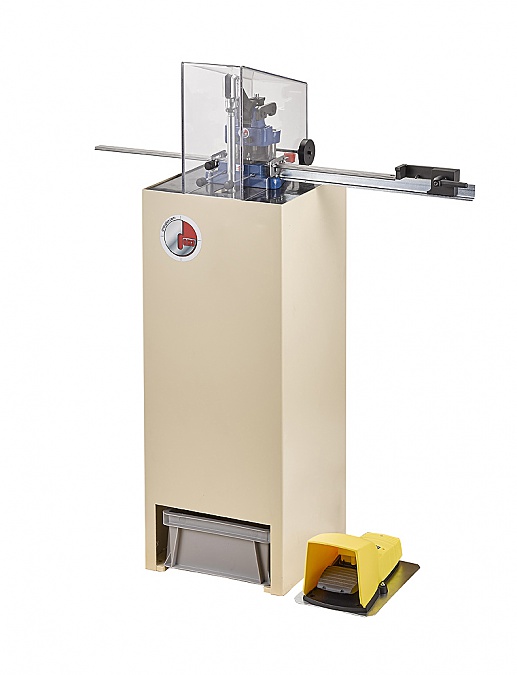

- Der "Coup'Din" von GRANGIER erleichtert den Verkabelungstechnikern seit über 50 Jahren den Alltag. Die manuellen, elektrischen und pneumatischen Tragschienenschneider- und Lochgeräte sind in verschiedenen manuellen und motorisierten Ausführungen erhältlich und schneiden und bohren die Hutschienen in einem einzigen Arbeitsgang.

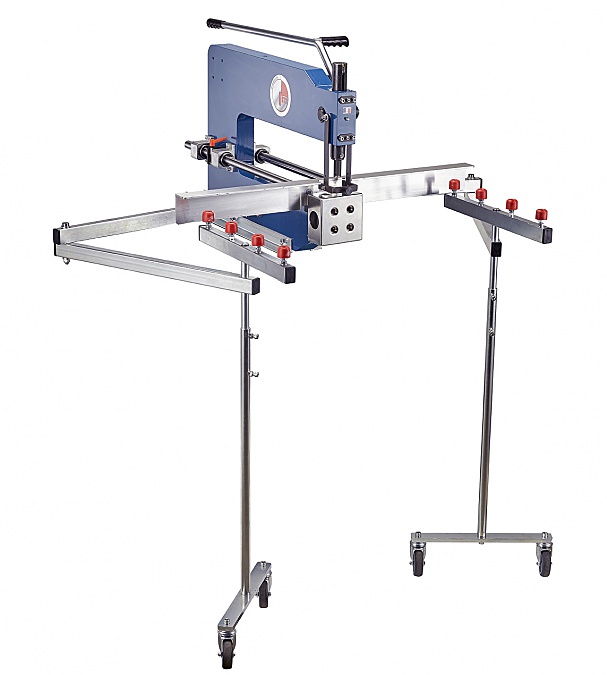

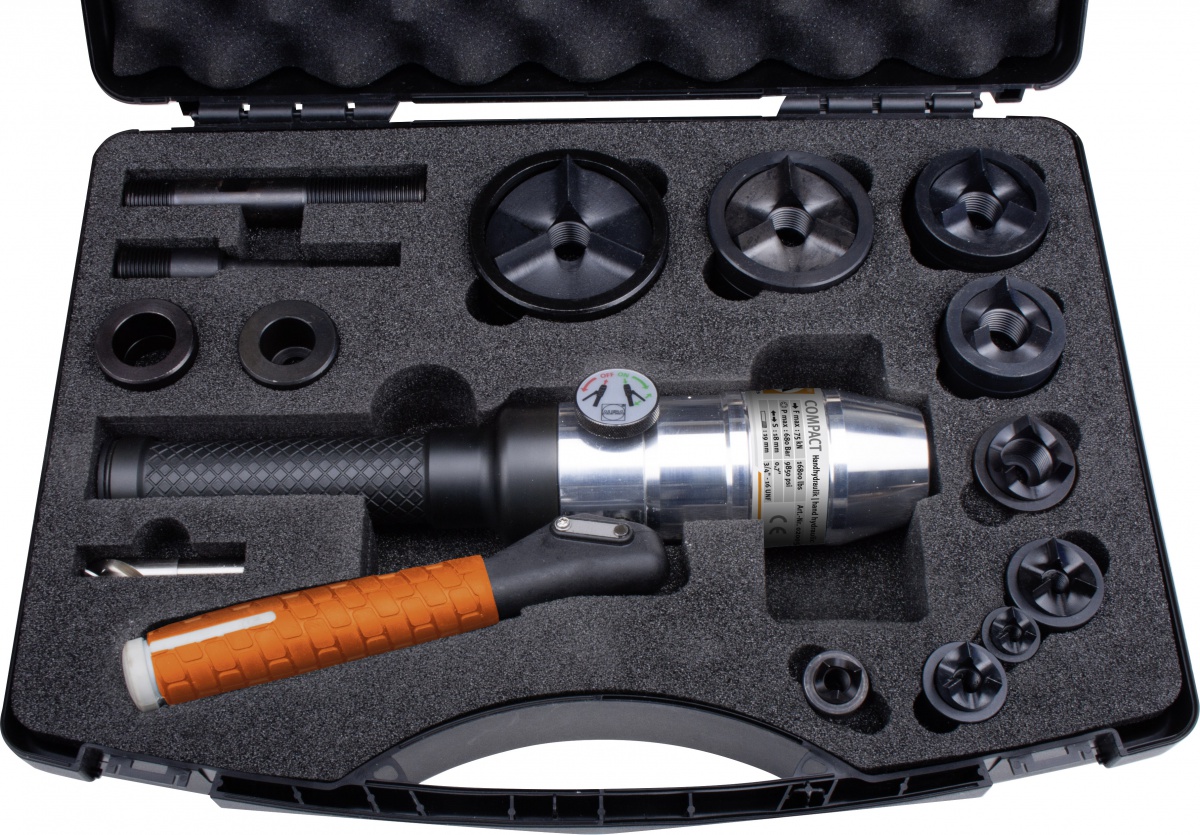

- Stanzmaschinen für Türen und Schalt schränke sind ideal für das Bohren und Schneiden von Tafeln und Schränken. Von der Handstanzmaschine bis zur CT2 Werkstattstanze deckt das Sortiment alle Bedürfnisse des Schaltschrankbauers und Verkabelungstechnikers ab.
- Die Verwendung einer Schere CG125 für Kabelkanäle, Deckel und Blindstopfen erleichtert die Verdrahtung. Mit dieser Schere für Kabelkanäle sind die Schnitte sauber und gratfrei.
FAQ
> Was sind die Hauptunterschiede zwischen einem NSHV und einem Schaltschrank?
Ein NSHV verteilt die elektrische Energie an alle Ausrüstungen einer Industrie- oder Dienstleistungsinstallation, während ein Schaltschrank für die Steuerung und Kontrolle von spezifischen Ausrüstungen bestimmt ist: maschinen, automatisierte Systeme. Die Leistung des NSHV beträgt Hunderte von Kilowatt, während die Leistung eines Schaltschranks weniger als 100 Kilowatt beträgt.
Während ein Schaltschrank nur an eine Maschine angeschlossen ist, versorgt der NSHV mehrere Abgänge zu sekundären Schaltanlagen (Automatisierungsschränke, Kontrollräume usw.) und kann Zählereinrichtungen integrieren. Im Gegensatz zum Schaltschrank, der sich in der Nähe der Maschine oder des Systems befindet, das er verwaltet, befindet sich sein Standort in der Regel am Anfang der Elektroinstallation.
> Welche Arten von Kupferschienen werden in einem NSHV verwendet?

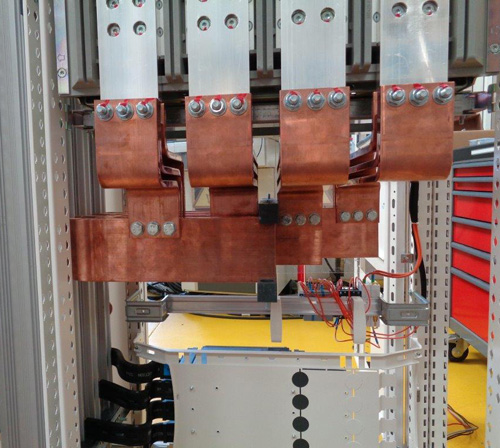

Kupferschienen mit unterschiedlichen Querschnitten werden verwendet, um den Strom zwischen den verschiedenen Geräten im Verteilerschrank zu transportieren: Schutzschalter, Trennschalter... Die Wahl der Schienen hängt von der Stärke des zu verteilenden Stroms ab: von mehreren hundert bis zu mehreren tausend Ampere.
Die üblichen Querschnitte reichen von 20x5 mm bis 120x10 mm und sogar 160x10 mm für die leistungsstärksten Schaltanlagen.
> Welche Normen müssen bei der Herstellung eines NSHV eingehalten werden?
Die NSHV müssen gemäß den geltenden Normen hergestellt werden, insbesondere gemäß der Norm NF C 15-100, die die Installationsvorschriften festlegt, und der Norm NF EN 60439-1, die für Niederspannungsschaltgerätekombinationen gilt. Die Einhaltung zahlreicher anderer Sicherheits- und Bemessungsnormen ist ebenfalls für die Herstellung der NSHV erforderlich.
