die ISO- und PG-Normen für Kabelverschraubungen und Gewindekategorien zu verstehen

Kabelverschraubungen werden von Schaltschrankbauern und Verkabelungstechnikern verwendet, um ein oder mehrere elektrische Kabel durch eine Trennwand von einem Gerät - Gehäuse, Maschine... - nach außen zu führen. .

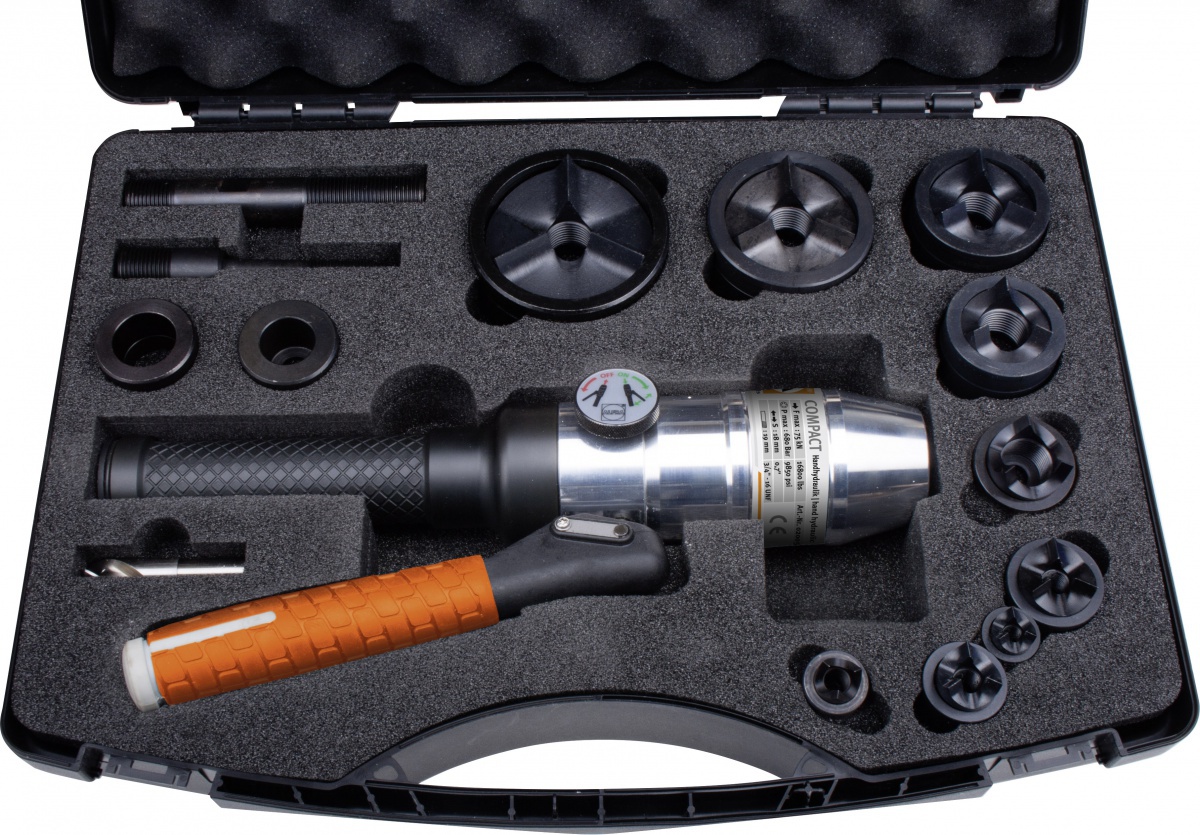

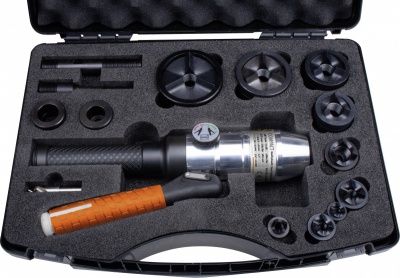

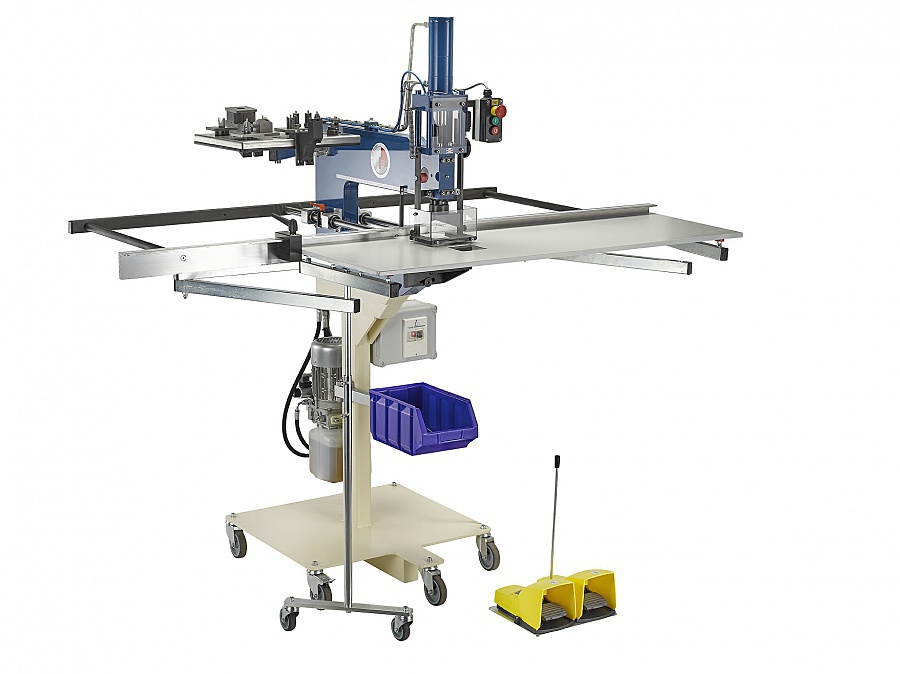

Das Gewinde der Kabelverschraubungen wird nach zwei Normen kategorisiert: ISO und PG. Stanzmaschinen oder Stempel für Türen und Schaltschränke sind die ideale Ausrüstung, um die Löcher für Kabelverschraubungen zu bohren, unabhängig von ihrem Durchmesser.

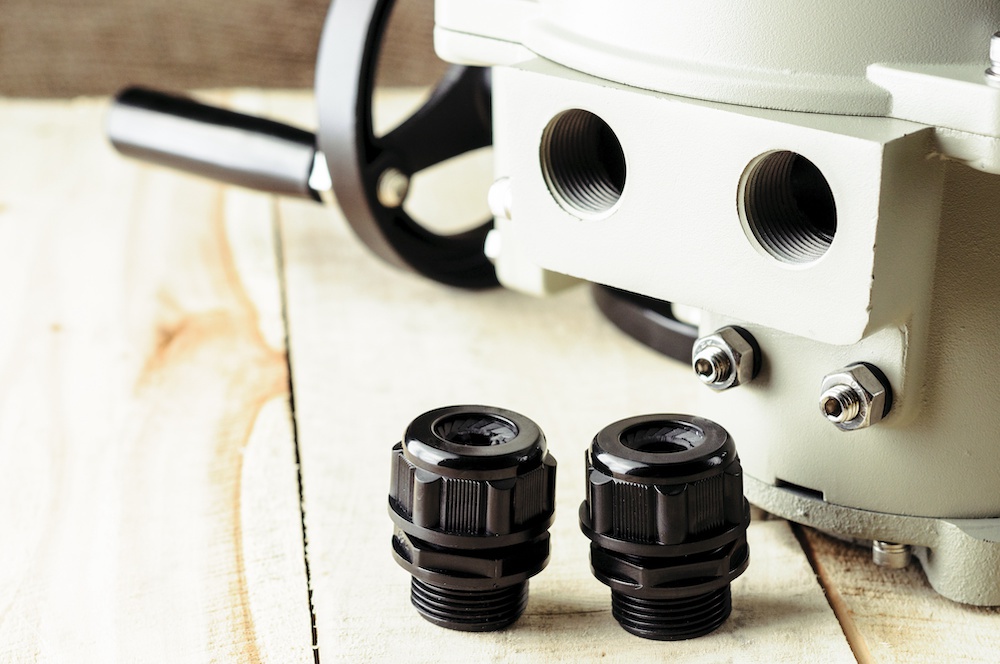

Was ist eine Kabelverschraubung?

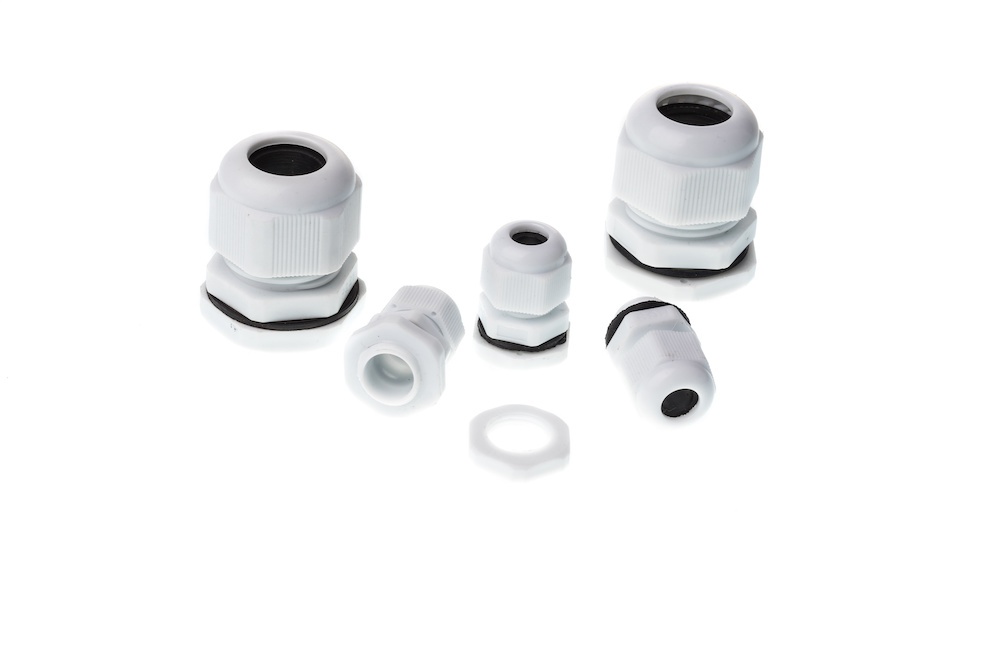

Eine Kabelverschraubung besteht aus mehreren Kunststoff- oder Metallteilen:
Einem Hauptteil, der eine Hülse für das Kabel bildet und an beiden Enden mit einem Gewinde versehen ist; einer Mutter, die die Kabelverschraubung an der Trennwand befestigt, eventuell mit einer Dichtung; und einer Mutter, die auf eine Gummimanschette drückt. Das elektrische Kabel wird durch alle Teile der Kabelverschraubung geführt.

Die Kabelverschraubung wird für die Durchführung eines elektrischen Kabels verwendet, wenn es durch die starre Wand eines Elektroschränkchens oder eines Bedienpults geführt werden muss. Sie sorgt für eine wasserdichte Verbindung und eine mechanische Blockierung des Kabels.

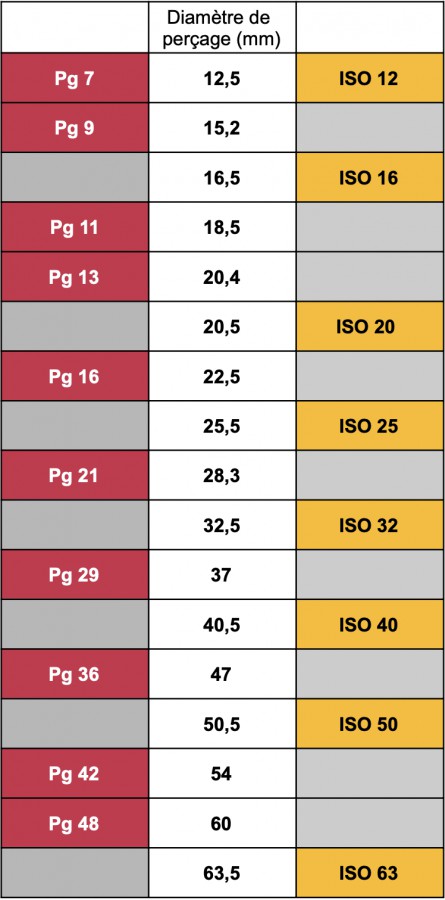

Der Platzbedarf, die Anzahl und der Durchmesser der zu installierenden Kabel sind wichtige Faktoren bei der Auswahl einer Kabelverschraubung. Die Schutzart (IP), die sich auf die Wasserdichtigkeit bezieht, ist ebenfalls wichtig. Die ISO-Norm (NF EN 62444) legt die Regeln für die Anordnung und Dimensionierung von ISO Kabelverschraubungen fest. Die Dimensionierung von Kabelverschraubungen PG (Pas Gaz) wird nicht durch eine Norm geregelt.
