Kombimaschine Cisabarre CM1-125
Sehen Sie sich die Tabelle mit den Referenzen für Maschinen und Werkzeuge an:
Eine Produktionsmaschine für 3 Anwendungen:
SCHNEIDEN
Schneidmesser und Matrize für starre Stangen bis 120x10
Schneidmesser und Matrize für flexible Stangen bis 120x10
PUNKTION
Für starre und flexible Stangen bis zu 10 mm Dicke.
Stempel mit Zentrierspitze, integrierte X/Y-Anschläge für Serienarbeit.
Standardgrößen :
Diamètre 5-6-7-8-9-10-11-12-13-14-15-16-17
Oblongs 5-6-7-8-9-10-11-12-13 X 16 mm
FALTEN
Für Stangen bis zu 125x10 mm.
Präzise Einstellung des Biegewinkels durch verstellbaren elektrischen Anschlag
Faltenwerkzeug "OP1" mit Zentrierspitzen, die in das männliche V integriert sind, Mindestabstand zwischen Falte und Gegenfalte: 55 mm.
Für die Herstellung von Bajonetten in einem einzigen Arbeitsgang, Faltenwerkzeug "OPB", höhenverstellbar von 0 bis 21 mm

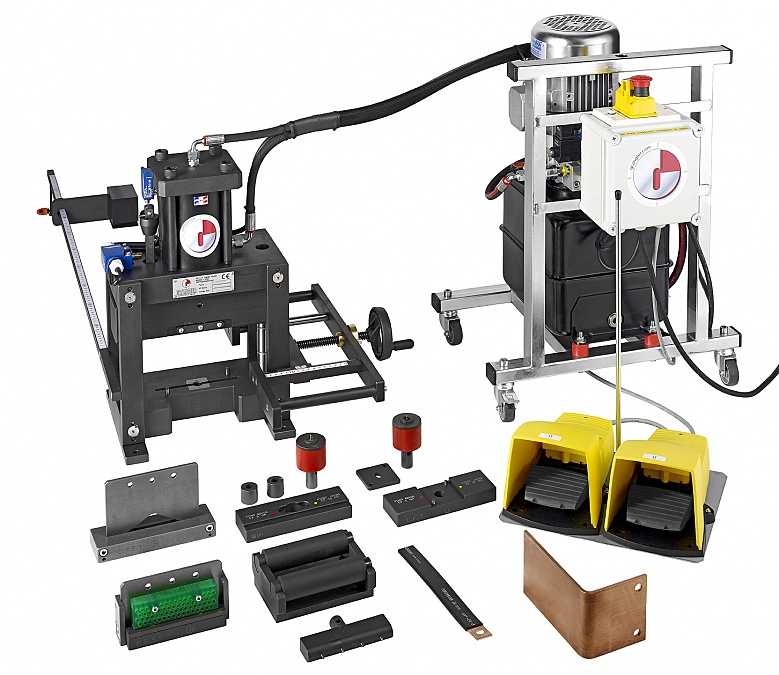

- PACK FIXE zur Befestigung auf Ihrer Werkbank, mit Hydraulikzentrale auf Rollrahmen: CM1+CME+ Zubehör und Werkzeuge, die Sie aus der Referenzliste auswählen können.

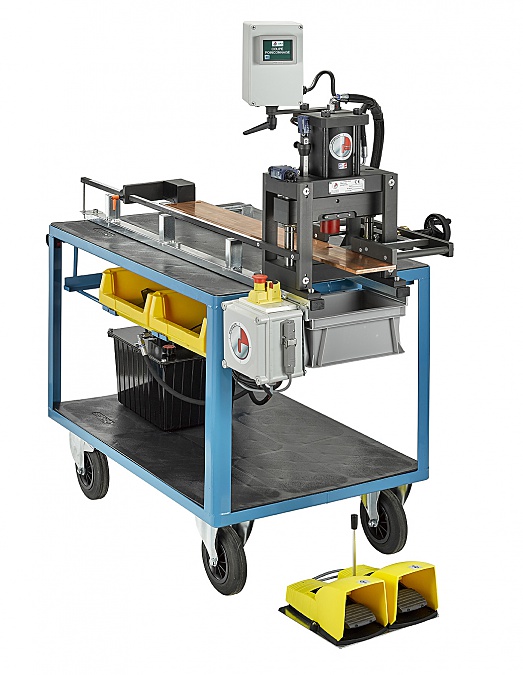

- PACK MOBILE auf Werkbank montiert ETCM1+CM1+CME + Zubehör und Werkzeuge, die Sie aus der Referenzliste auswählen können.

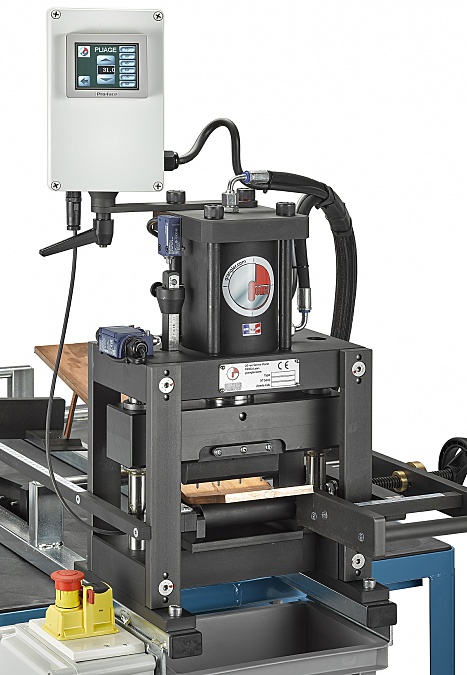

- Optional: Digitalanzeige für den Biegewinkel für präziseres und einfacheres Arbeiten.
Das elektrohydraulische CME-Aggregat ist mit einem Doppelpedal für Auf- und Abwärtsbewegung ausgestattet, das in der Position arretiert werden kann und somit sehr leicht zu bedienen ist.
Technische Daten
- Gewicht des Kopfes: 73 kg
- L x B x H: 300x260x650
- Elektrohydraulische Zentrale CME 240V einphasig, auf beweglichem Rahmen, 15 L Tank.
- Leistung: 12 Tonnen
- Maximaler Druck: 160 bar
- Gewicht des CME Aggregats auf Rollen: 50 kg
VERWANDTE PRODUKTE
|
- Kombimaschine Cisabarre CM1-200 |
Cisabarre CM1-125 Referenzen
| BEZEICHNUNG | REFERENZEN |
| HYDRAULISCHER KOPF : | CM1 |
| Werkzeuglos, Zylinder Ø120 doppeltwirkend, verstellbarer elektrischer Anschlag für wiederholtes Falten, max. Abmessungen der Stange: 125x10 mm | |
| X/Y-ANSCHLÄGE : | GXY |
| Für Serienarbeiten ohne Anreißen, X=0-125mm. Y=0-1000mm. | |
| HYDRAULIKZENTRALE : | CME |
| Auf fahrbarem Untergestell, 15 l Tank, 160 bar, 240 Volt, Steuerung über Doppelpedal Auf/Ab, mit Positionshaltung, 2 m Schläuche | |
| BEWEGLICHES UNTERGESTELL: | ETCM1 |
| zu bestellen mit CM1-GXY-CME, zusammengebaut und betriebsbereit, 2 Ablagefächer, Rahmen mit 3 Stangenrollen, Auffangbehälter für Reststücke, Maschine und Zentrale sicher befestigt, leichtes Verschieben der Einheit in der Werkstatt oder auf der Baustelle dank der Ø200 mm Räder. | |
| DIGITALANZEIGE FÜR DEN BIEGEWINKEL: | CM15 |
| Zur Verwendung mit dem Falten-Werkzeug "OP1". | |
| SCHNEIDEN VON STARREN STÄBEN : | |
| Matrize für starre Stangen 125 x 10 max | CBS1 |
| Schneidmesser für starre Stangen 125 x 10 max | LR1 |
| SCHNEIDEN VON FLEXIBLEN BALKEN : | |
| Matrize für flexible Stangen 125X10 max | MBS1 |
| Schneidmesser für flexible Stange 125X10 max | LS1 |
| STANZEN VON FLEXIBLEN UND STARREN STÄBEN : | |
| Führung für Runde Stanzung Matrizen | GM1 |
| Führung für Matrizen für Längliche Stanzung | GMO |
| Stempel, Abstreifer und Matrize mit Zentrierspitze : | |
| Runde Bohrungen: | |
| Für Stangen von 0 bis 6 mm. | |
| Ø7 | PMD7 |
| Ø8 | PMD8 |
| Ø9 | PMD9 |
| Ø10 | PMD10 |
| Ø11 | PMD11 |
| Ø12 | PMD12 |
| Ø13 | PMD13 |
| Ø14 | PMD14 |
| Ø15 | PMD15 |
| Ø16 | PMD16 |
| Ø17 | PMD17 |
| Für 10 mm dicke Stangen: Matrizen mit größerem Spiel | |
| Ø7 | M107 |
| Ø8 | M108 |
| Ø9 | M109 |
| Ø10 | M1010 |
| Ø11 | M1011 |
| Ø12 | M1012 |
| Ø13 | M1013 |
| Ø14 | M1014 |
| Ø15 | M1015 |
| Ø16 | M1016 |
| Ø17 | M1017 |
| Langlochbohrungen : | |
| Für Stangen von 0 bis 6 mm. | |
| 7x16 | PMD7X16 |
| 9x16 | PMD9X16 |
| 11x16 | PMD11X16 |
| 13x16 | PMD13X16 |
| Für 10 mm dicke Stäbe: Matrizen mit größerem Spiel | |
| 7X16 | MO10 7X16 |
| 9x16 | MO10 9X16 |
| 11x16 | MO10 11X16 |
| 13x16 | MO10 13X16 |
| Auch in Quer-/Horizontalbohrungen erhältlich | |
| WERKZEUGE ZUM FALTEN : | |
| männliches Falten Vé mit Zentrierspitzen + weiblicher Faltenbügel. Mindestabstand zwischen Falz und Gegenfalz: 55 mm | OP1 |
| Faltenwerkzeug "Bajonett" für die Herstellung von Falten und Gegenfalten in einem Arbeitsgang, Höheneinstellung 0 bis 21 mm | OPB |
